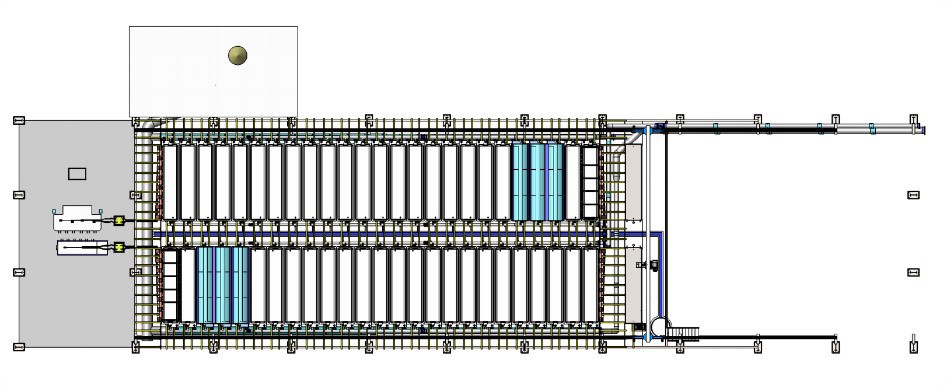

Διάταξη φυτών
Η συνολική έκταση των φυτών είναιL 67.5 m × W 36 m, συμπεριλαμβανομένου χώρου αποθήκευσης για 15 ημέρες παραγωγής καθοδικού χαλκού.
Η συμπαγής διάταξη βελτιστοποιεί τη ροή του υλικού και την αποδοτικότητα λειτουργίας.
Επισκόπηση έργου
Η PRS σχεδίασε και προμήθευσε με επιτυχία αΕργοστάσιο ηλεκτροπαραγωγής χαλκού (EW) 10.000 TPA, παρέχοντας ένα πλήρες σύνολο μηχανικών υπηρεσιών - από τον σχεδιασμό διεργασιών και την κατασκευή εξοπλισμού έως την καθοδήγηση-επιτόπου εγκατάστασης και θέσης σε λειτουργία.
Το έργο ενσωματώνεταιβελτιστοποιημένη διαμόρφωση κελιών, σταθερή έξοδος ανορθωτή, καιαποτελεσματική καταστολή οξέος-, επιτυγχάνοντας λειτουργία υψηλής-απόδοσης με εξαιρετική τρέχουσα απόδοση. Μέσω στενής τεχνικής συνεργασίας με τον πελάτη, η PRS εξασφάλισε ότι ηη περίοδος απόσβεσης της επένδυσης παραμένει εντός ενός έτουςμετά από σταθερή παραγωγή.
Βασικές Παράμετροι
|
Οχι. |
Περιγραφή |
Μονάδα |
Αξία |
Παρατηρήσεις |
|
1 |
Τάση εξόδου DC |
V |
120 |
|
|
2 |
Ρεύμα εξόδου DC |
kA |
35 |
|
|
3 |
Χωρητικότητα καθοδικού χαλκού |
t/a |
10,000 |
|
|
4 |
Πυκνότητα ρεύματος |
A/m² |
260 |
Λειτουργία @ 250–300 A/m² |
|
5 |
Χρονική αποδοτικότητα |
% |
92 |
|
|
6 |
Απόδοση ρεύματος |
% |
90 |
|
|
7 |
Τάση κυψέλης |
V |
1.9–2.1 |
|
|
8 |
Πίσσα |
mm |
100 |
|
|
9 |
Ώρα κύκλου |
ημέρες |
6–8 |
|
|
10 |
Άνοδοι ανά κυψέλη |
τεμ |
55 |
|
|
11 |
Κάθοδοι ανά κύτταρο |
τεμ |
54 |
Περιοχή κατάθεσης=2.04 m² |
|
12 |
Ρυθμός ροής κυκλοφορίας |
L/min·cell |
100 |
Ροή ηλεκτρολυτών |
|
13 |
Εργάσιμες Ημέρες |
ημέρες/έτος |
330 |
Περιγραφή
1. Υπολογισμός Ποσότητας Κυττάρου
Για μια μονάδα 10.000 TPA EW που λειτουργεί 330 ημέρες το χρόνο:
• Εμβαδόν απόθεσης ανά κάθοδο: 2,04 m² × 54 τμχ=110.16 m² ανά κυψέλη
• Πυκνότητα ρεύματος: 260 A/m²
• Απόδοση ρεύματος: 90 %
• Χρονική απόδοση: 92 %
Με βάση τους υπολογισμούς, το φυτό απαιτεί50 κύτταραγια να επιτευχθεί πλήρης δυναμικότητα (≈ 30 τόνοι/ημέρα).
2. Σύστημα ανορθωτή
• Τύπος: 1 Σετ ανορθωτής SCR (ενσωματωμένος με μετασχηματιστή)
• Μέγ. Ρεύμα εξόδου DC: 2,04 m² × 54 × 300 A/m²=33,048 A
• Μέγ. Τάση εξόδου DC: 2,2 V × 50 κύτταρα=110 V
• Ονομαστική έξοδος:120 V × 35 kA
3. Πλάκα καθόδου
• Υλικό: ανοξείδωτο ατσάλι SS 316 L
• Περιοχή κατάθεσης: 2,04 m² κάθε πλευρά
• Ποσότητα: 54 πλάκες ανά κελί
Οι πλάκες υψηλής-αντοχής και αντοχής στη διάβρωση- εξασφαλίζουν ομαλή απογύμνωση και μακροπρόθεσμη- σταθερότητα.
4. Πλάκα ανόδου
• Υλικό: Κράμα μολύβδου (Pb > 99 %, Sn 0,8 %, Ca 0,04 – 0,08 %)
Παρέχει σταθερή ηλεκτροχημική απόδοση και παρατεταμένη διάρκεια ζωής.
5. Κυψέλες Πολυμερούς Σκυροδέματος
• Μέγεθος: Μ 5800 × Π 1180 × Υ 1450 mm
• Χωρητικότητα: 54 κάθοδοι + 55 άνοδοι ανά κυψέλη
• Χαρακτηριστικά: Εξαιρετική χημική αντοχή και μηχανική αντοχή για αντοχή σε όξινο ηλεκτρολύτη και υψηλά ρεύματα.
6. Σύστημα αντλίας κυκλοφορίας
• Ρυθμός ροής: 100 L/min × cell (@ 260 A/m² μέγιστο)
• Ρυθμός ροής ανά σετ: 330 m³/h Κεφαλή: 13 m
• Διαμόρφωση: 1 λειτουργεί + 1 σε αναμονή
• Εξασφαλίζει πτώση [Cu²⁺] < 5 g/L για διατήρηση της ισορροπίας των ηλεκτρολυτών.
7. Μηχάνημα Απογύμνωσης Καθόδου
Τοποθετείται ένα αυτόματο πλυντήριο και απογυμνωτικό.
Για χωρητικότητα 10.000 TPA, το μηχάνημα λειτουργεί περίπου2,5 ώρες/ημέραμε ταχύτητα απογύμνωσης του250 πιάτα/ώρα.
Οι λειτουργίες περιλαμβάνουν: πλύσιμο, απογύμνωση, στοίβαξη και ζύγιση. Οι καθαρές κενές πλάκες επιστρέφονται αυτόματα μέσω μεταφορέα (3× βήμα=300 mm).
Προαιρετικές ενότητες ομαδοποίησης και δειγματοληψίας είναι διαθέσιμες κατόπιν αιτήματος.
8. Εναέριος γερανός και δοκός ανύψωσης
• Γερανοί με τηλεχειρισμό εδάφους-
• Κάθε γερανός εξοπλισμένος μεδιπλά ανυψωτικάγια ανύψωση δύο-σημείων, διασφαλίζοντας ομαλό και σταθερό χειρισμό καθόδου.
9. Σύστημα αντιδραστηρίων
Προσαρμοσμένη σχεδίαση για καθαρισμό ηλεκτρολυτών και έλεγχο προσθέτων για διατήρηση της σταθερότητας του διαλύματος και της καθαρότητας του μετάλλου.

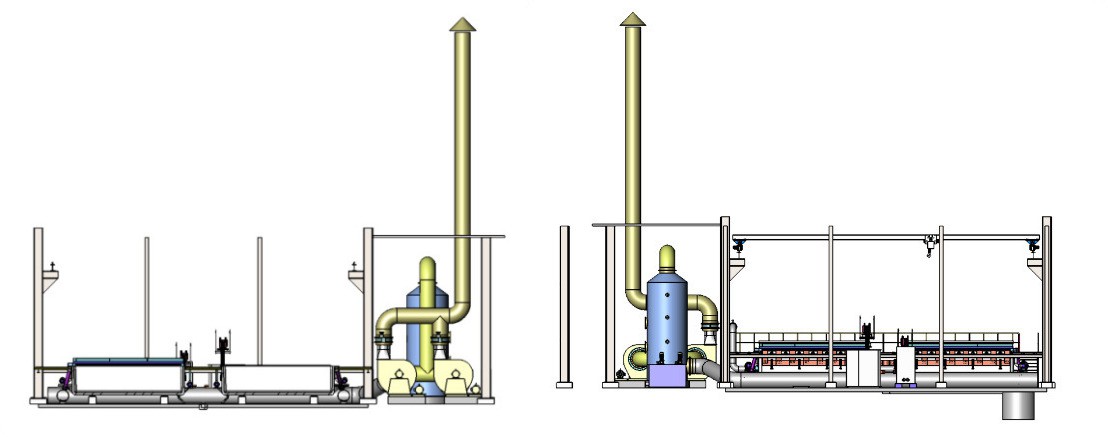

10. Θεραπεία Acid Mist
PP επιπλέοντες μπάλεςχρησιμοποιούνται για την καταστολή της όξινης ομίχλης που δημιουργείται από την απελευθέρωση οξυγόνου στις ανόδους μολύβδου, δημιουργώντας ένα καθαρότερο και ασφαλέστερο περιβάλλον λειτουργίας.
11. Σύστημα Busbar
Οι χάλκινοι δίαυλοι υψηλής αγωγιμότητας-διατάσσονται για ελάχιστη απώλεια τάσης και σταθερή κατανομή ρεύματος σε όλες τις κυψέλες EW.
12. Πλατφόρμα περιπάτου
Οι ελαφριές πλατφόρμες περιπάτου FRP απλοποιούν τις αστικές κατασκευές και μειώνουν το κόστος, ενώ παράλληλα διασφαλίζουν την ασφάλεια του χειριστή και την πρόσβαση στη συντήρηση.
Τα κυριότερα σημεία του έργου
- Ολοκληρωμένος σχεδιασμός και προμήθεια EPC μέσα σε ένα σφιχτό χρονοδιάγραμμα.
- Η αποτελεσματική κατανομή ισχύος και η διάταξη κυψέλης εξασφαλίζουν σταθερή λειτουργία.
- Βελτιστοποιημένος έλεγχος όξινου νέφους για ασφαλείς συνθήκες εργασίας.
- Ο αυτοματοποιημένος εξοπλισμός απογύμνωσης και ανύψωσης μειώνει την εργασία και βελτιώνει την απόδοση επένδυσης (ROI).
- Σύντομος κύκλος έργου και γρήγορη θέση σε λειτουργία οδηγούν σεαποπληρωμή εντός 12 μηνών.
